Prediseño de losas, vigas, columnas y plintos (PARTE 1/4 Ejemplos prácticos)

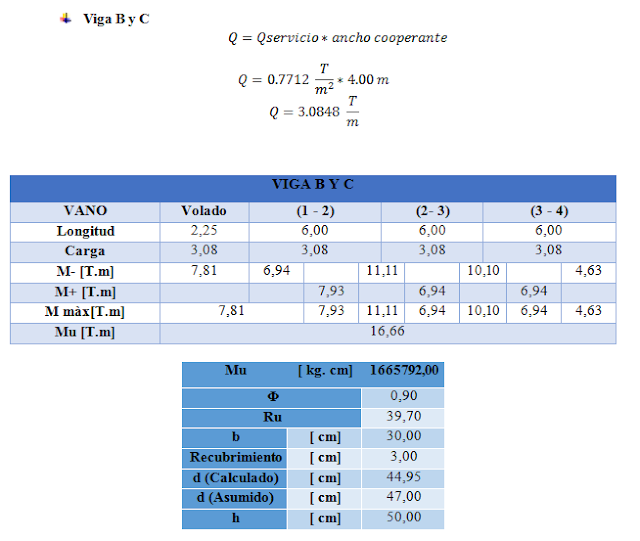

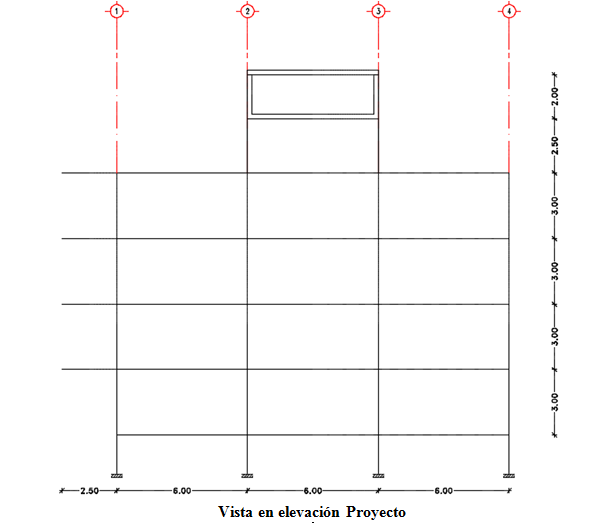

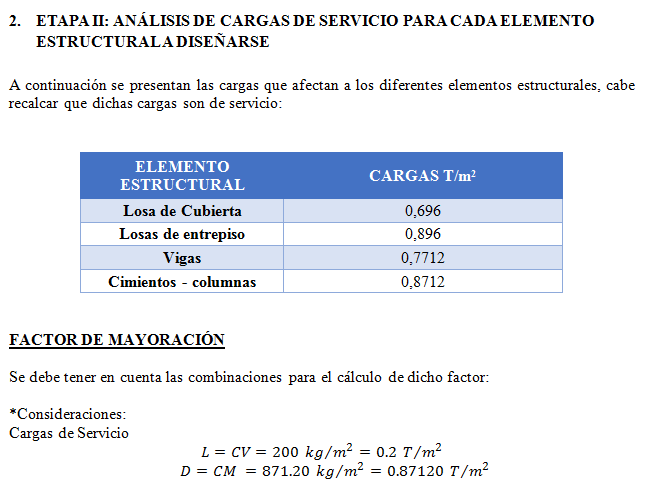

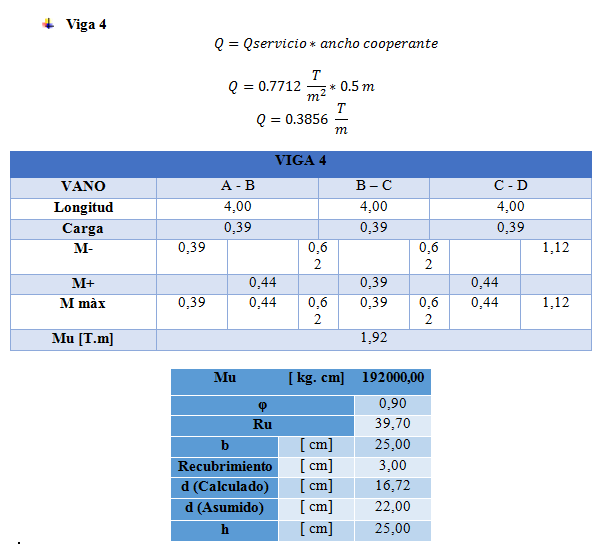

Como se puede observar en la imagen a continuación se realizará el cálculo estructural de una estructura de  5 niveles con los datos expuestos en las imágenes y teniendo en cuenta que esta tiene un tanque elevado con las dimensiones mostradas con lo que esta presentación nos permitirá mostrar el diseño de la estructura con los lineamientos de Ecuador es decir sus Normas.























Comentarios

  1. Unknown5 de diciembre de 2017, 15:10

    hola amigos...Gracias por el archivo muy interesante...como lo puedo bajar???

    ResponderEliminar

Publicar un comentario

Entradas populares de este blog

Diseño de losa unidireccional maciza

Imagen
DISEÑO DE LOSA UNIDIRECCIONAL (+EJEMPLO) PROCEDIMIENTO DE CÁLCULO: 1. Estimar el espesor de la losa  ACI Tabla 9.5 a (sin calcular las deflexiones) 2. Calcular las cargas D= p.p. + acabados + paredes L= (NEC11) Combinaciones de carga (1.2 D+1.6 L) 3. Chequeo por flexión y cortante a. Flexión Asumo ρ=0.01, Mu (ACI 8.3.3), calculo bd2 (b=1m) b. Cortante Vu=ΦVn; Vu=1.15*wu*ln/2; Vn=Vc=0.53(f’c)^.5*b*d 4. Diseño del refuerzo por flexión Obtengo As y s; s ≤ 3h ≤ 45 cms 5. Chequeo el espaciamiento del refuerzo para control de agrietamiento s ≤ 380(280/fs)-2.5 Cc ≤300(280/fs), fs=2/3fy [Mpa] (ACI318-10.6.4) 6. Refuerzo por temperatura y retracción de fraguado As=0.0018*b*h ; s≤ 5h ≤ 45 cms EJEMPLO DE APLICACIÓN qD= ppiso+acabados qL= 250Kg/m² f´c/fy=210/4200 Kg/cm² 1.       Estimar el espesor de la losa a)       ACI Tabla 9.5 a (...
