DISEÑO DE LOSA UNIDIRECCIONAL (+EJEMPLO)

PROCEDIMIENTO DE CÁLCULO:

1. Estimar el espesor de la losa

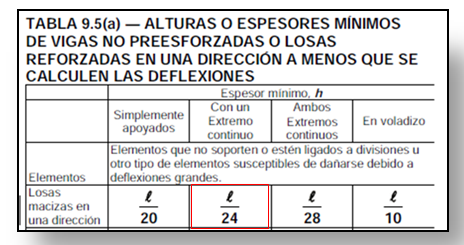

ACI Tabla 9.5 a (sin calcular las deflexiones)

2. Calcular las cargas

D= p.p. + acabados + paredes

L= (NEC11)

Combinaciones de carga (1.2 D+1.6 L)

3. Chequeo por flexión y cortante

a. Flexión

Asumo ρ=0.01, Mu (ACI 8.3.3), calculo bd2 (b=1m)

b. Cortante

Vu=ΦVn; Vu=1.15*wu*ln/2; Vn=Vc=0.53(f’c)^.5*b*d

4. Diseño del refuerzo por flexión

Obtengo As y s; s ≤ 3h ≤ 45 cms

5. Chequeo el espaciamiento del refuerzo para control de agrietamiento

s ≤ 380(280/fs)-2.5 Cc ≤300(280/fs), fs=2/3fy [Mpa] (ACI318-10.6.4)

6. Refuerzo por temperatura y retracción de fraguado

As=0.0018*b*h ; s≤ 5h ≤ 45 cms

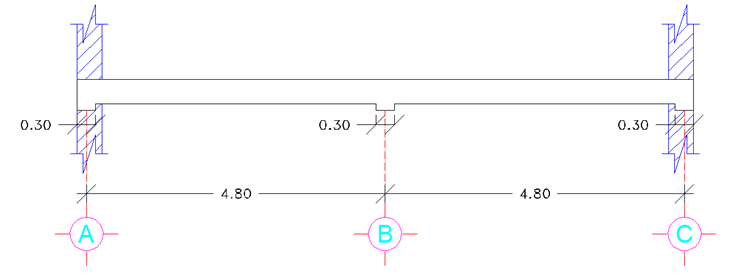

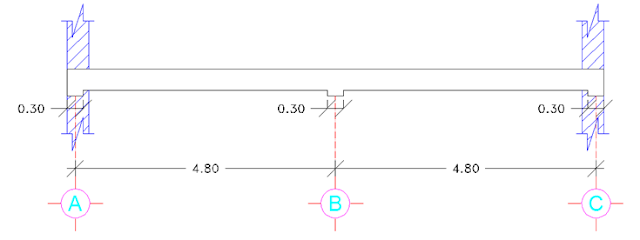

EJEMPLO DE APLICACIÓN

qD= ppiso+acabados

qL= 250Kg/m²

f´c/fy=210/4200 Kg/cm²

1.      Estimar el espesor de la losa

a)      ACI Tabla 9.5 a (sin calcular las deflexiones)

2.      Calcular las cargas

D= p.p. + acabados + paredes

L= (NEC11)

3.      Chequeo por flexión y cortante

a)      Momento

Despejo d de la formula de Mu y calculamos con la cuantía máxima

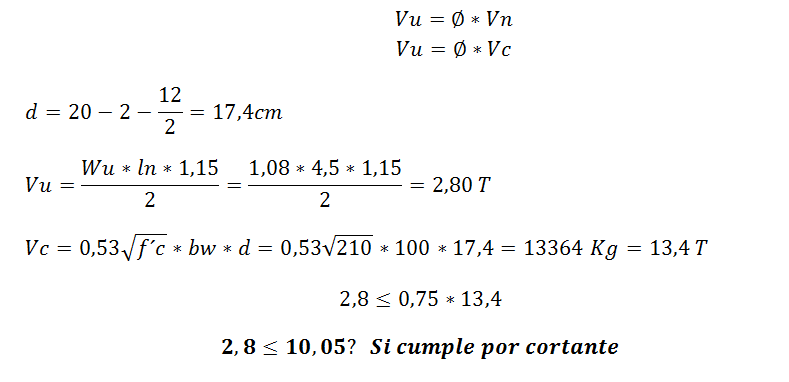

                                    a)      Cortante

4.      Diseño del refuerzo por flexión

5.      Chequeo el espaciamiento del refuerzo para control de agrietamiento

6.      Refuerzo por temperatura y retracción de fraguado

BIBLIOGRAFÍA:

·         ACI 318S-11

·         HORMIGON ARMADO A FLEXIÓN ESPE 2014
